美國龍捲風「無煙燃燒」設備

每小時100kW ORC發電系統

每小時1MW ORC發電系統

以下資料來自漢力能源科技（HP）

1. 螺桿ORC餘熱發電產品

結合雙螺桿膨脹機及發電機，HP供應發電容量10kW~300kW的螺桿ORC產品系列。以膨脹發電機型式分為：(1)半密式螺桿ORC異步(或感應式)發電機，及(2)開放式螺桿ORC同步發電機，符合用戶端多樣化的電力需求。

2. 渦輪ORC餘熱發電產品

以軸流式渦輪機做為ORC熱功轉換單元，結合異步(感應式)發電機，構成半密式渦輪ORC核心引擎，機組熱效率超過80%，內建式潤滑系統、穩健轉子-軸系、減速齒輪組，振動小、噪音小，而且，無轉軸對心及工質洩漏問題。HP供應發電容量150kW~1,500kW的渦輪ORC產品系列，讓用戶轉換製程餘熱/廢熱或利用再生能源(例如：地熱、生質能、太陽熱能等)輸出電功率。

3. 蒸汽ORC餘壓發電產品

依據蒸汽供應端及製程端的蒸汽壓力、流量參數及輸出功率用途，利用汽輪機產生軸功率拖動旋轉設備(例如：泵浦、風扇等)或耦合發電機輸出電功率。HP供應發電容量(或軸功率)50kW~6,000kW的背壓式及凝汽式汽渦輪產品系列，讓用戶回收蒸汽餘壓能量，達到汽電共生或熱電聯產目的。

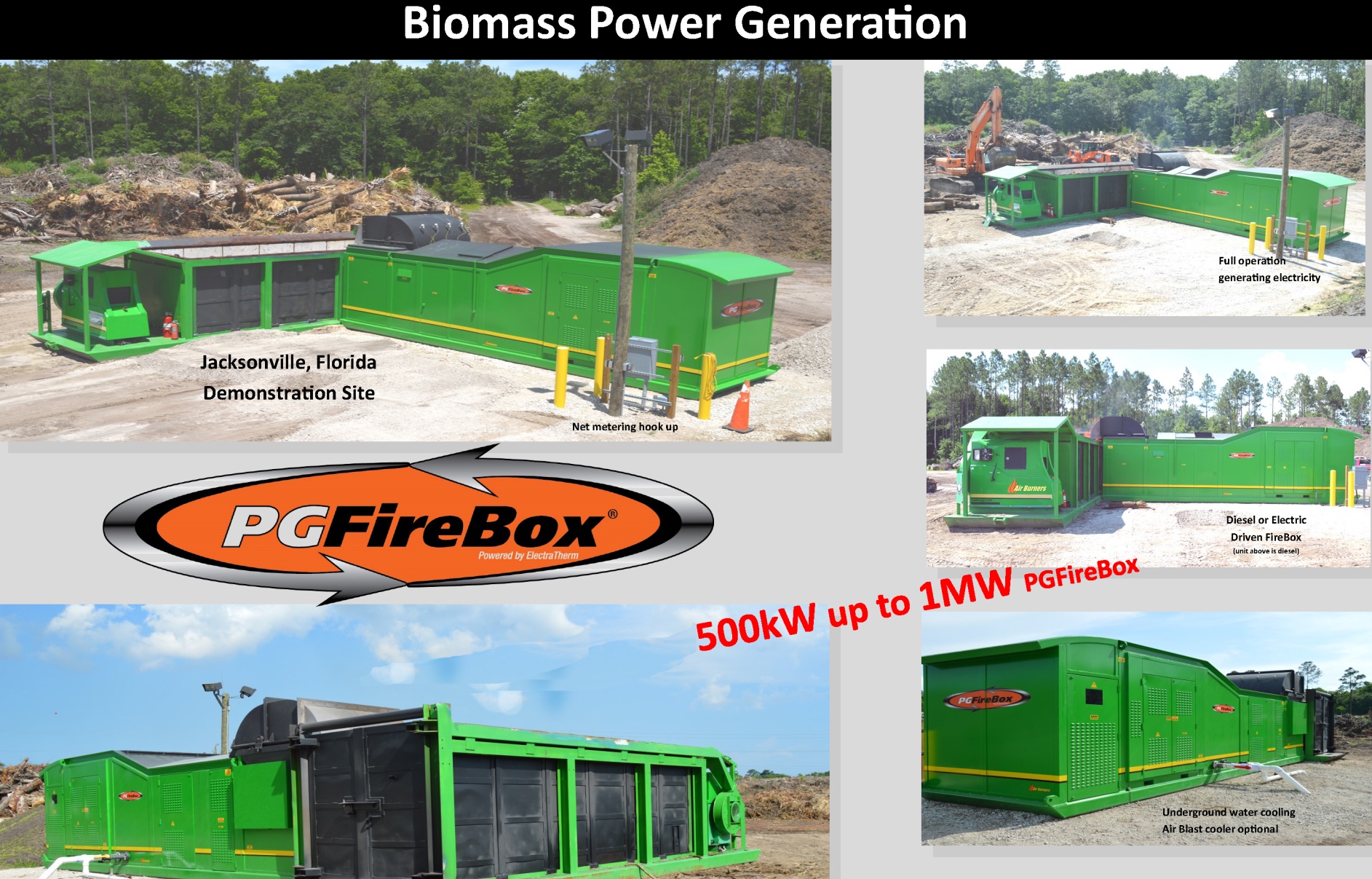

每小時10噸木料龍捲風焚化/100kW發電系統規格表

龍捲風燃燒爐系統規格：長6米/ 寬1.5米/ 高2.2米/ 重14,800公斤

ORC發電機系統規格：長10.2米/ 寬2.3米/ 高2.6米/ 重17,700公斤

《每小時2噸廢木棧板粉碎機》

廢木棧板粉碎機「Pallet Shredder」規格表：

馬力 : 125HP 馬達

長*寬*高 : 2,150 * 2,250 * 2,500 mm

輸送帶 : 標配4,000mm

入料口尺寸 : 寬1,230mm，高150mm

廢棧板粉碎能力 : 2噸/小時，「木料」和「鐵釘」自動分離

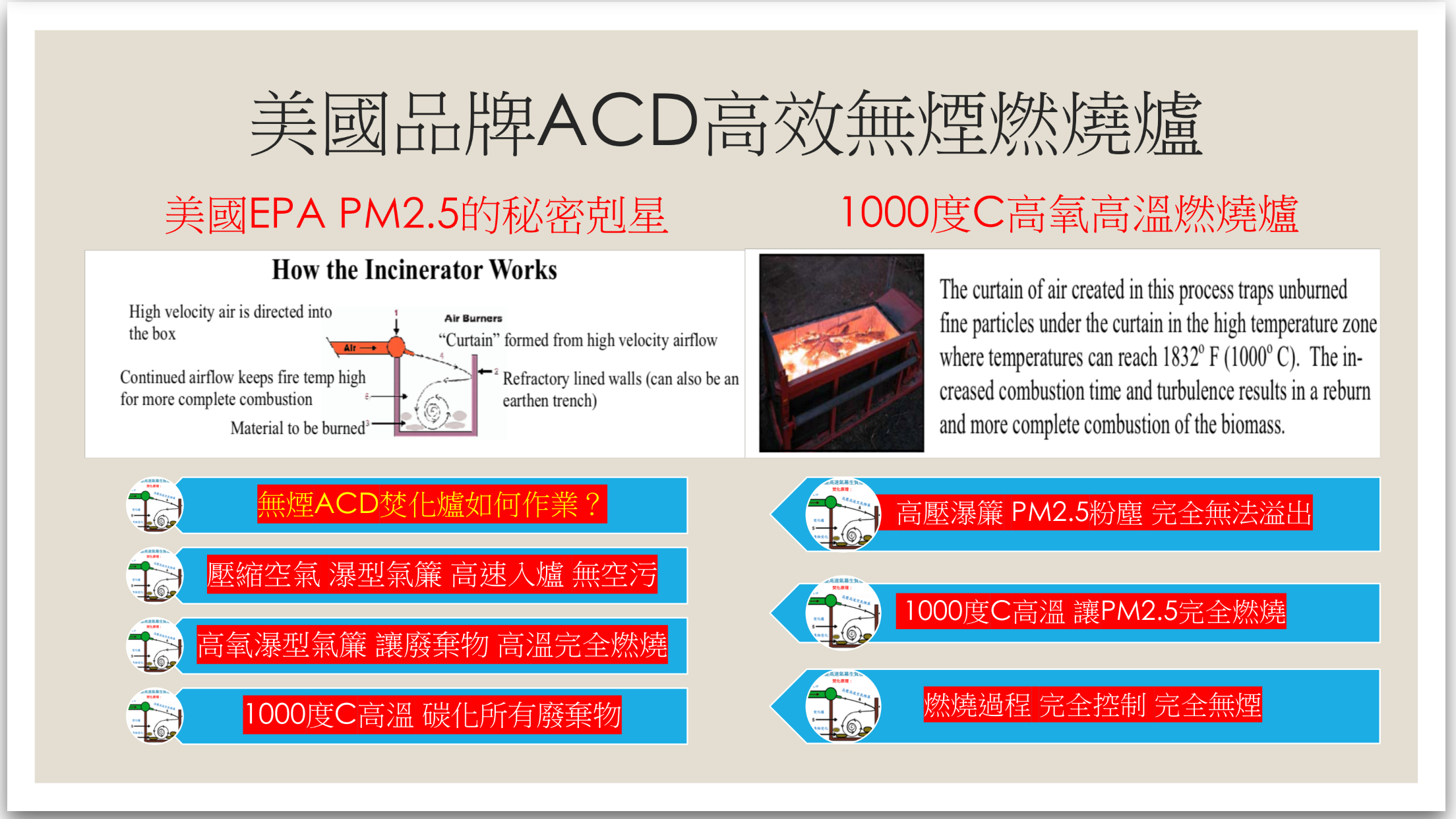

龍捲風燃燒原理概述

「龍捲風」燃燒原理：

1）類如“尼加拉瀑布”的「噴射氣幕」以時速200公里的速度，從龍捲風上邊緣切入，行成一片密不透氣的「帷幕牆」；

2） “「帷幕牆」擋住了在「氣幕」底下燃燒的「煙霧」，再將煙霧捲入到氣幕下，繼續「燃燒」；“

3） ”「帷幕牆」的氣幕，同時帶進大量「助燃」「氧氣」，讓木料「完全」燃燒！”

龍捲風燃燒爐：「燃燒三要素」應用的極致

燃燒的煙霧在「高氧、高溫」的龍捲風爐內循環燃燒，達到「無煙、無塵、無空污」的三無境界。

國際標準燃燒設備煙霧氣體排放監控法

眼睛看得見的叫「煙霧」，眼睛看不見的叫「氣體」！

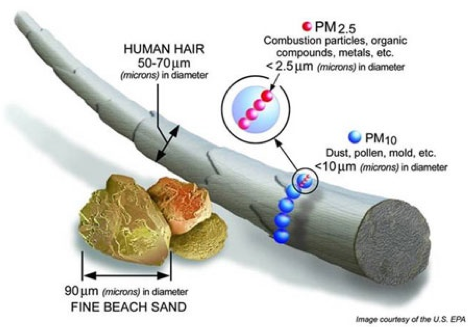

「煙霧」由顆粒大小“PM”數值衡量，如“PM2.5到PM10”

如：蜜蜂採的花粉大約是PM2.5, 是八仙樂園氣爆玉米粉直徑的1/8

煙霧「濃度」或「不透明度」，決定其對人類和生物的危害程度

眼睛看不見的「氣體」通常含有「化學因子」

化學因子：『礦物質』的燃料，包括“汽油、柴油、煤油、煤炭”等無機礦物質產生的衍生物

高分子塑膠等礦物質廢棄物所產生的「化學因子」氣體，包括：CO, CO2, SOx, NOx等

可分為『無毒，有毒，極毒』氣體

有毒氣體 vs 無毒氣體

世界各國法規多以管制PM顆粒的大小，管控PM2.5~PM10和燃燒不完全產生的黑煙「濃度」，

就是PM2.5~PM10濃度形成的「不透明度」；「不透明度」大於10％就不合環保法規

「煙霧濃度」如下表：

1）抽煙的「煙霧濃度」

15%

2）寺廟燒香「煙霧濃度」

20%

3）燃燒稻草「煙霧濃度」

30%

4）都市霧霾「煙霧濃度」

40%

5）森林火災「煙霧濃度」

50%

6）民宅工廠火災「煙霧濃度」

60%

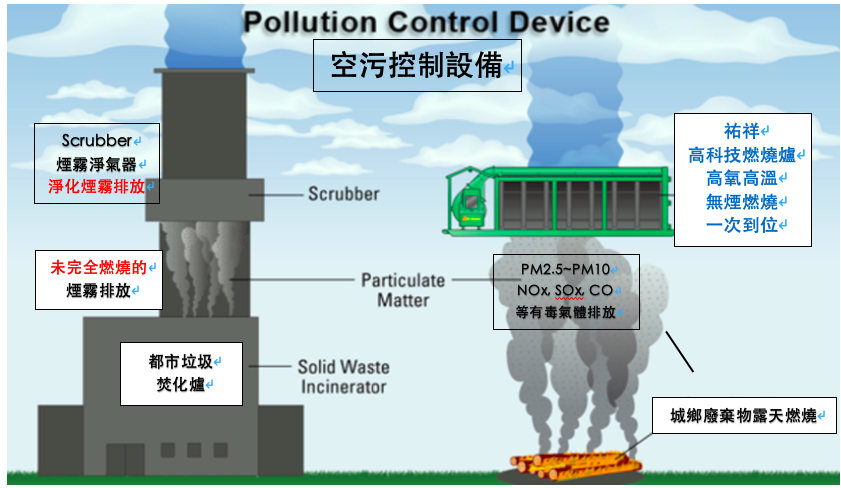

粉塵，大小對人類都有害，尤其是眼睛看不見的可傳人的病毒，都小於PM2.5，都需要監測管控

管控空氣透明度必須「低於10%」，才合乎歐美的環保法規

「稻草燃燒」產生的霧霾「大於60％」，不合乎環保法規！

「城市火災，森林火災」產生的瀰漫煙霧，不透明度都「大於60％」，也不合乎環保法規！

“龍捲風” 煙霧排放不透明度「小於10％」，故合乎環保法規！

五個主要氣體排放因子（Emission Factors：PM, NOx, SOx, CO and VOC.）

環保監控基本上就是監控這「五種氣體排放因子」的排放。

一般而言，高密度"生質廢棄物"，如木材，每噸可釋出約3600磅（約1.8噸）的"生質二氧化碳"。

“龍捲風”高溫燃燒效率接近100％，因此釋出的大自然需要的：「生質二氧化碳」和「水蒸汽」。

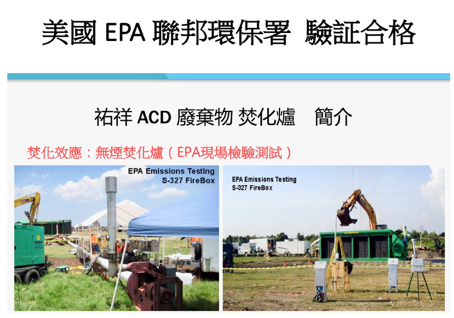

過去三十年間，ACD由歐美環保署進行實際測試後，得出的五個常見排放因子的數值如下：

1. PM10

2. NOx

3. SOx

4. CO

5. VOC

0.0064

0.03

0.003

0.611

0.096

Source: Australian EPA Canberra 2016

Source: BC Hydro/Air Tec Canada 2003

Source: Australian EPA Canberra 2016

Source: BC Hydro/Air Tec Canada 2003

Source: Australian EPA Canberra 2016

分析方法及數據標準：

典型排放顆粒物顯微照片和顆粒度分佈

「PM10和2.5」的比例很小，從分佈圖算：PM10=4.06％，PM2.5=1.8％，重量百分比也很小

顆粒總排放量 = 24mg/m³，而PM10的排放量 = 0.97mg/m³，而PM2.5 = 0.46mg/m³

Item

Value

Internal length:

5.7 m

Internal width:

1.5 m

Feed rate:

4.2 (ton/hour)

Sampling positions:

7 columns x 5 rows

Flow Rate/Average:

250 – 350 Nm3/min

Average velocity:

0.7 m/sec

Temperature:

350 – 450°C

Oxygen:

18.2%

CO²

2.7%

H²O:

4.4%

ACD龍捲風燃燒爐PM排放內容物及其重量

項目

Concentration mg/Nm3

Mass rate g/min

Emission factor kg/ton

Emission factor lbs/ton

Total solid particulates

24.0

5.74

0.082

0.165

Particulate PM10

0.97

0.23

0.0032

0.0064

Particulate PM2.5

0.46

0.11

0.0016

0.0032

Carbon Monoxide

610

146

2.09

4.18

Nitrogen Oxides (as NO2)

40.0

9.6

0.137

0.274

Sulphur Oxides (as SO2)

33.0

7.9

0.113

0.226

Total Hydrocarbons

14.0

3.36

0.048

0.096

美國龍捲風符合歐美EPA 40CFR60及聯合國環保法規

每小時焚化 “2～4” 噸龍捲風燃燒系統

外觀尺寸：長7米，寬2.2米，高2.3米，爐體尺寸：長4.9米，寬1.5米，高1.8米

規格表

1

動力

Three-cylinder Turbo Diesel Engine approx. 49 HP, HATZ Model 3H50TIC, or equivalent engine; Emissions certified US EPA Tier 4 FINAL.

2

無煙燃燒設備

102 mm thick refractory panels filled with proprietary thermal ceramic material; Two full height rear doors; Two ignition holes.

3

安全系統

Engine over temperature and overspeed shut down; Loss of cooling fluid shutdown; Loss of oil pressure shutdown; Lockable steel front deck security enclosure

4

控制儀表

Murphy PowerView PV380-R2 electronic engine control with preset throttle settings: key switch, tachometer, hour meter, fuel gauge, oil pressure and water temperature and safety shutdown features.

5

高氧供應

Custom heavy-duty fan

6

燃料油箱

58 Gallon (220 L) minimum fuel tank capacity

7

每小時處理量

2-4 Tons per Hour (Average)

8

耗油量

Approx. 9.5 L/Hr.

9

重量

11,800 kg.
備註：燃燒率取決於變量，廢料的性質，爐內溫度和垃圾加載速率。重量和尺寸均為近似值。規格如有更改恕不另行通知。
每小時焚化 “3～5” 噸龍捲風燃燒系統

外觀尺寸：長9.2米，寬2.6米，高2.6米，爐體尺寸：長5.8米，寬1.5米，高1.8米

規格表

1

動力

Three-cylinder Turbo Diesel Engine approx. 49 HP, HATZ Model 3H50TIC, or equivalent engine; Emissions certified US EPA Tier 4 FINAL.

2

無煙處理爐

102 mm thick refractory panels filled with proprietary thermal ceramic material; Two full height rear doors; Two ignition holes.

3

安全系統

Engine over temperature and overspeed shut down; Loss of cooling fluid shutdown; Loss of oil pressure shutdown; Lockable steel front deck security enclosure.

4

控制儀表

Murphy PowerView PV380-R2 electronic engine control with preset throttle settings: key switch, tachometer, hour meter, fuel gauge, oil pressure and water temperature and safety shutdown features.

5

高氧供應

Custom Heavy-Duty Fan.

6

燃料油箱

58 Gallon (220 L) minimum fuel tank capacity.

7

平均處理量

3-5 Tons per Hour (Average) See Note below.

8

耗油量

Approx. 9.5 L/Hr.

9

重量

13,653 Kg.

每小時 “5～7” 噸龍捲風燃燒系統

外觀尺寸：長9.2米，寬2.6米，高2.6米，爐體尺寸：長6米，寬1.9米，高2.2米

規格表

1

動力

Three-cylinder Turbo Diesel Engine approx. 49 HP, HATZ Model 3H50TIC, or equivalent engine; Emissions certified US EPA Tier 4 FINAL.

2

無煙燃燒爐

102 mm thick refractory panels filled with proprietary thermal ceramic material; Two full height rear doors; Two ignition holes.

3

安全系統

Engine over temperature and overspeed shut down; Loss of cooling fluid shutdown; Loss of oil pressure shutdown; Lockable steel front deck security enclosure.

4

控制儀表

Murphy PowerView PV380-R2 electronic engine control with preset throttle settings: key switch, tachometer, hour meter, fuel gauge, oil pressure and water temperature and safety shutdown features.

5

高氧供應

Custom Heavy-Duty Fan.

6

燃料油箱

58 Gallon (220 L) minimum fuel tank capacity.

7

平均處理量

5-7 Tons per Hour (Average) See Note below.

8

耗油量

Approx. 9.5 L/Hr.

9

重量

15,900 Kg.

聯絡電話：0939-928-719 Email: yoshine@mail.com
